FD型微振屏闭式机械回转除尘器

机械回转除尘器-环保设备

概述

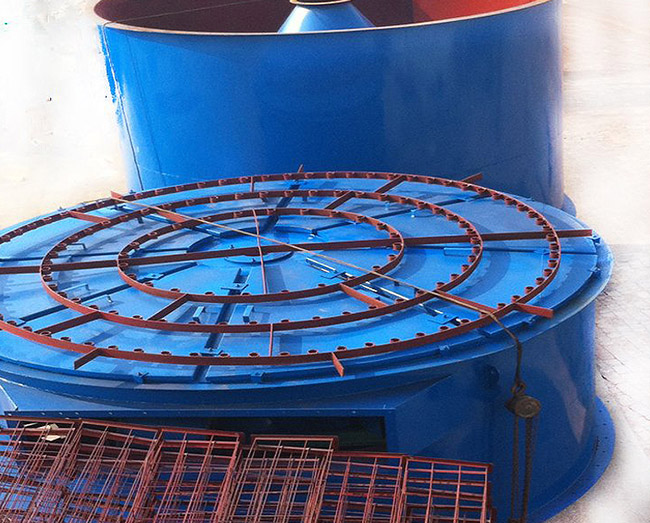

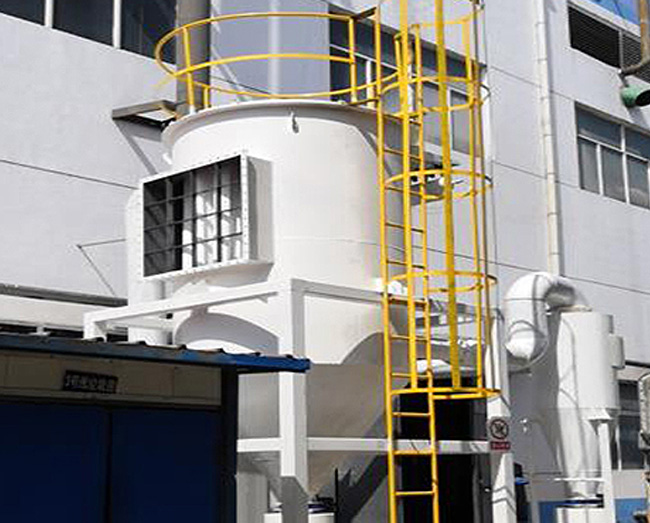

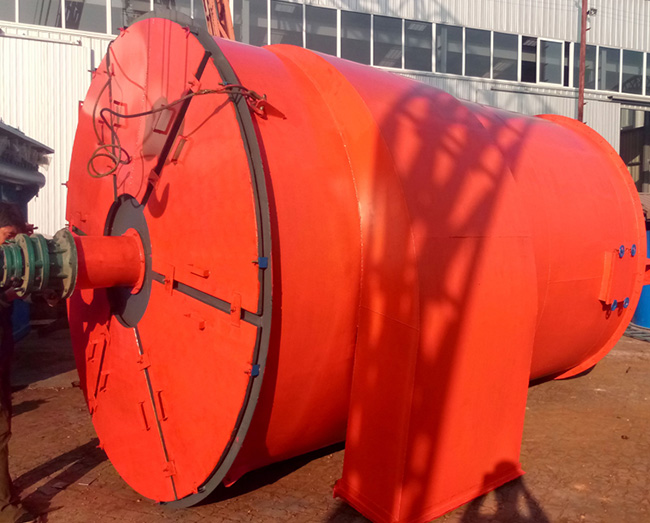

FD系列扁袋机械回转除尘器，是天津水泥设计院设计。具有结构简单，换袋及维修方便的特点，该除尘器是由一个低效率的旋风筒（壳体）和_率的袋收尘器袋滤袋组合而成的复式收尘器，并采用气振阀屏闭反吹清灰，更使该型式与其它机械回转除尘器比较别具一格，加上严密的密封，故其收尘效率很高。

该除尘器适用于建材工业中物料破碎，粉磨、包装筛分，储库及其它设备的抽风收尘。

FD系列扁袋机械回转除尘器

外形尺寸

尺寸/型号		FD30-27	FD41-27	FD60-27	FD90-78	FD180-78	FD340-148	FD510-148
A		4476	4796	6082	5224	6722	8091.5	9591.5
B		1450	1900	2950	1295	2700	2600	4000
C		1670.5	2170.5	3213	1660	3215	3205	4620
D		300	300	300	300	300	400	400
E		970	970	970	1600	1600	2455	2455
F		300	300	300	300	305	450	450
G					150	150	225	225
H		1800	1800	1800	2620	2620	3600	3600
I		1090	1090	1090	1500	1500	2550	2550
J		925	925	925	1355	1355	1850	1850
K		800	800	800	1000	1000	1300	1300
M		100	100	100	160	160	200	200
ф筒内径		1730	1730	1730	2550	2550	3500	3500
a		308	408	308	508	808 1008（出风）	1008 1208	1208
b		115	115	200	200	250 200（出风）	408 338	508
进出口风法兰	c×d	122×3	113×4	122×3	142×4	124×7 144+6×130+144（出风）	119×9=1071 106×12=1272出	115.27×11
	e×f	91.5×2	83.5×2	134×2	134×2	106×3 134×2（出风）	4×117=468 100×4=400出	113.6×5
	g	200	200	200	200	200	300	300
排灰阀	h	140	140	140	140	140	200	200
排灰阀	i	260	260	260	260	260	360	360
ф₁		20	24	24	24	24	28	28

FD系列扁袋<a href='/fd.html'>机械回转除尘器</a>

技术性能

	性能		FD30-27		FD41-27		FD60-27
工艺性能	过滤面积（m²）		30		41		60
	滤袋材料		208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布
	净化能力（m³/h）		1840	920	2460	1230	3700	1850
	充许温度（℃）		≤120	≤200	≤120	≤120	≤120	≤200
	过滤风速（g/ms）		1.0	0.5	1.0	0.5	1.0	0.5
	入口含尘浓度（g/m³）		≤200 ≤60
	滤袋条数		27
	阻力（mmH₂O）		60-120
	设备重量（kg）		2730		2990		3234
	外形尺寸（mm）		2126×1960×4476		2189×1960×4976		2189×1960×6082
反吹管回转装置	齿差行星减速机	反吹管转速（r/min）	0.27	0.133	0.27	0.133	0.23	0.114
		入口含尘浓度（g/m³）	60-120	<60	60-150	<60	60-200	<60
		型号	JQS/W-180型
		功率（KW）	0.75
		电机转数（r/min）	1500
		输出铀转数	0.6	0.3	0.6	0.3	0.6	0.3
		低速轴充许扭矩（KGM）	200				270
	齿轮传动减速之比		1/2.032				1/2571 1/2.6842
回转脉动阀装置	回转脉动阀（r/min）						714
	风机	型号	7-110-12 №4.3A右180℃				9-19 №4A右180度
		转数（r/min）	2825				2900
		全压（mmH₂0）	320				366
		流量（m³/h）	285				824
		需用功率（KW）	0.7				1.53
	电动机	型号	Y802-2双轴身		Y802-2双轴身		J02-22-2A101双轴身	J90L-2型双轴身
		功率（KW）	1.1				2.2
		转数（r/min）	2825				2860	2840
卸灰装置	刚性叶轮给料器		200×200
	齿轮减速异步电动机	型号	JTC501
		转数（r/min）	48
		功率（KW）	0.6

	性能		FD90-78		FD180-78		FD340-148		FD510-148
工艺性能	过滤面积（m²）		90		180		340		510
	滤袋材料		208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布
	净化能力（m³/h）		5400	2700	108005400	20480	10240	30500	15250
	充许温度（℃）		≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200
	过滤风速（g/ms）		1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5
	入口含尘浓度（g/m³）		≤200 ≤60
	滤袋条数		78				148
	阻力（mmH₂O）		60-120				90-130
	设备重量（kg）		5300		7200		11750		13660
	外形尺寸（mm）		3009×2840×5224		3034×2840×6722		4680×3800×8091.5		4754×3800×9591.5
反吹管回转装置	齿差行星减速机	反吹管转速（r/min）	0.23	0.114	0.23	0.114	0.2235	0.1118	0.2235	0.1118
		入口含尘浓度（g/m³）	60-200	<60	60-200	<60	30-60	<30	30-60	<30
		型号	JQS/W-226型
		功率（KW）	0.75				1.1
		电机转数（r/min）	1500
		输出铀转数	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3
		低速轴充许扭矩（KGM）	270
	齿轮传动减速之比		1/2571 1/2.6842
回转脉动阀装置	回转脉动阀（r/min）		714				325转/分J02-11-40.6kw		700.5转/分J02-11-4
	风机	型号	9-19 №4A右180度				9-19№4._右180度
		转数（r/min）	2900						2860
		全压（mmH₂0）	366				469		492
		流量（m³/h）	824				1174		1773
		需用功率（KW）	1.53				2.02		3.16
	电动机	型号	J02-22-2A101双轴身	J90L-2型双轴身	J02-22-2A101型双轴身	J90L-2型双轴身	J02-31-2		J0-32-2
		功率（KW）	2.2				3		4
		转数（r/min）	2860	2840	2860	2840	2860
卸灰装置	刚性叶轮给料器		200×200				300×300
	齿轮减速异步电动机	型号	JTC501				JTC516		XWSD0.8-74-1/289
		转数（r/min）	48				31		52
		功率（KW）	0.6				1		0.8
