银座环保小型燃煤锅炉布袋除尘器积_配合用户做好小型燃煤锅炉除尘器的现场运行和维护管理工作，可随时向用户以成本价提供本厂产品的备件及附件。

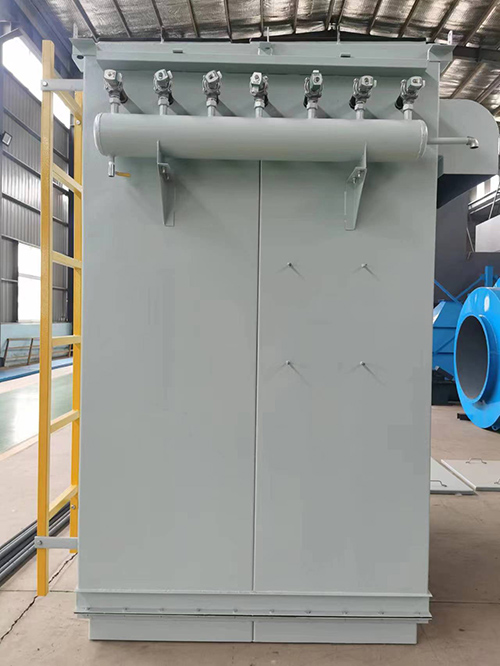

小型燃煤锅炉布袋除尘器由灰斗、箱体、过滤布袋、自动清灰喷吹装置等部分组成。工作时，高温烟气由进风口进入除尘器，首先碰到进风道中间的斜隔板，气流便转折向下流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用,同时气流速度变慢,轻微粉尘随气流转折向上进入箱体，粉尘被除尘布袋过滤阻留，积附在滤袋外表面，过滤后的洁净气体透过滤袋进入箱体上部净气室至出风口，经引风机排至大气。积附在滤袋外壁的粉尘不断增加，当达到设定时间或设定压差，脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤袋进行脉冲喷吹清灰，使滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘沉降至灰斗，经过卸灰阀排出。

小型燃煤锅炉布袋除尘器除尘器结构：

1、箱体部分由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。

2、滤袋总成。滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和更换方便，并能有效延长滤袋的使用寿命。滤袋规格为：￠130×2450mm、￠130×6000mm、￠160×6000mm三种，采用聚苯硫醚针刺毡（进口PPS/PPS504CS17、__处理）。

3、导流装置：采用_上__的进风方式，设计_的烟气分配装置。不但能有效分配含尘气体，而且对大颗粒进行分离，避免含尘气体冲刷滤袋。进一步提高除尘效率。提高滤袋的使用寿命。

4、脉冲喷吹系统：反冲气箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。GDM-5.6以下规格为整箱清灰，其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时，一般设定每一排滤袋每隔10S脉冲反吹清灰一次，定时启动一次电磁阀，将脉冲反吹压缩空气喷入滤袋内进行清灰。

5、出灰系统由电振动器（空气炮）、电加热器、灰位指示器组成。电振动器（空气炮）确保灰尘具有好的流动性。

6、控制系统主要由脉冲喷吹控制仪、MC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。

7、离线保护系统：主要由旁路阀、紧急喷水系统、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。
